Burgmann机械密封ekk水封ALLWEILER 泵用配套EMG1MG12MG13密封系列
特征
-
对于普通轴
-
单双密封
-
弹性波纹管旋转
-
均衡
-
与旋转方向无关
优点
100% 兼容MG1
波纹管支架的小外径 (d b min) 可以直接支撑挡圈或更小的隔圈
通过盘/轴的自清洁实现较好对中特性
在整个压力操作范围内改善对中
-
波纹管无扭转
-
整个密封长度上的轴保护
-
由于特殊的波纹管设计,在安装过程中保护密封面
-
由于轴向运动能力大,对轴偏转不敏感
-
适用于低端无菌应用
工作范围
轴径:
d1 = 14 ... 110 mm (0.55" ... 4.33")
压力:p1 = 18 bar (261 PSI),
真空 ... 0.5 bar (7.25 PSI),
带阀座较高 1 bar (14.5 PSI)锁定
温度:t = -20 °C … +140 °C
(-4 °F … +284 °F)
滑动速度:vg = 10 m/s (33 ft/s)
允许轴向移动:±2.0 mm (±0.08 ")
材料
密封面:碳石墨锑浸渍 (A)、碳石墨树脂浸渍 (B)、碳化硅 (eSiC-Q7)
阀座:碳化硅 (eSic-Q7、Q1)
弹性体:NBR (P)、EPDM (E)、FKM (V)、
HNBR (X4)
金属部件:CrNiMo 钢 (G)、Hastelloy (M)
标准和认证
提供各种材料认证
(取决于类型和材料组合)。
请咨询!
-
食品和药物管理局
-
WRAS
-
乌巴 (KTW)
-
ACS
-
W270
推荐应用
-
淡水供应
-
建筑服务工程
-
废水技术
-
食品科技
-
糖生产
-
纸浆和造纸工业
-
石油工业
-
石化行业
-
化学工业
-
水、废水、泥浆
(固体含量不超过 5%(按重量计)) -
纸浆(高达 4 % otro)
-
乳胶
-
乳制品、饮料
-
硫化泥浆
-
化学品
-
油类
-
化工标准泵
-
螺旋螺杆泵
-
库存泵

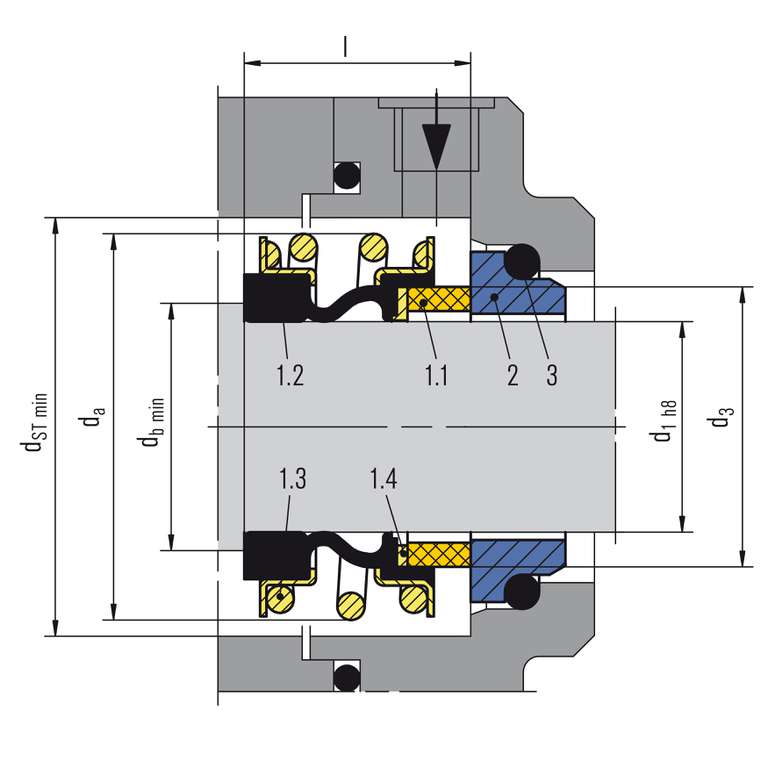

eMG1
物品 | 描述 |
1.1 | 密封面 |
1.2 | 波纹管 |
1.3 | 弹簧组 |
1.4 | PEEK-PTFE 圆盘 |
2 | 座椅 (G6) |
3 | O形圈或杯形橡胶 |
产品变体

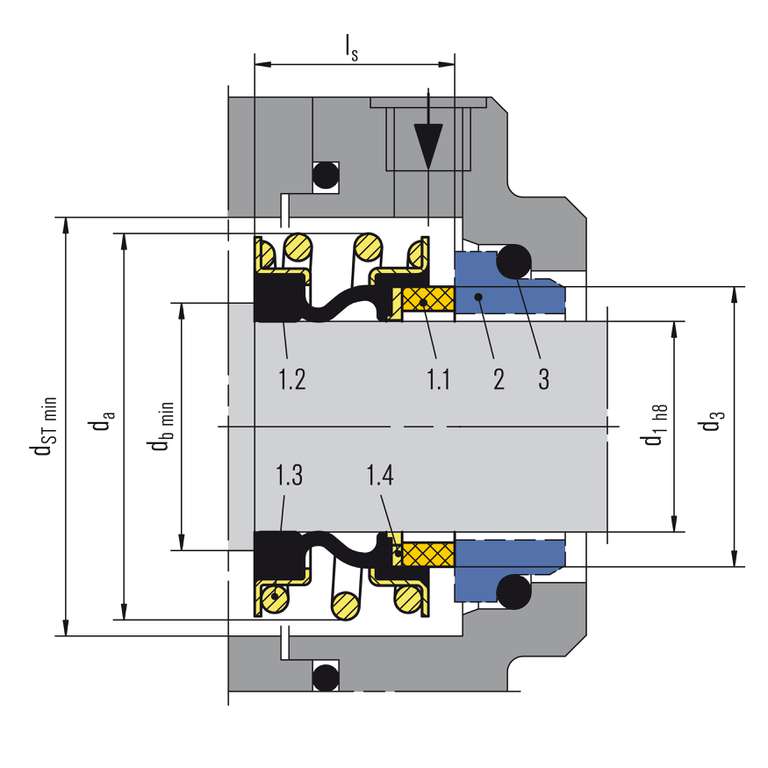

eMG
尺寸、项目和名称与 eMG1 相同,但带有缩短的波纹管尾部以达到装配长度 I S。较短拟合长度。

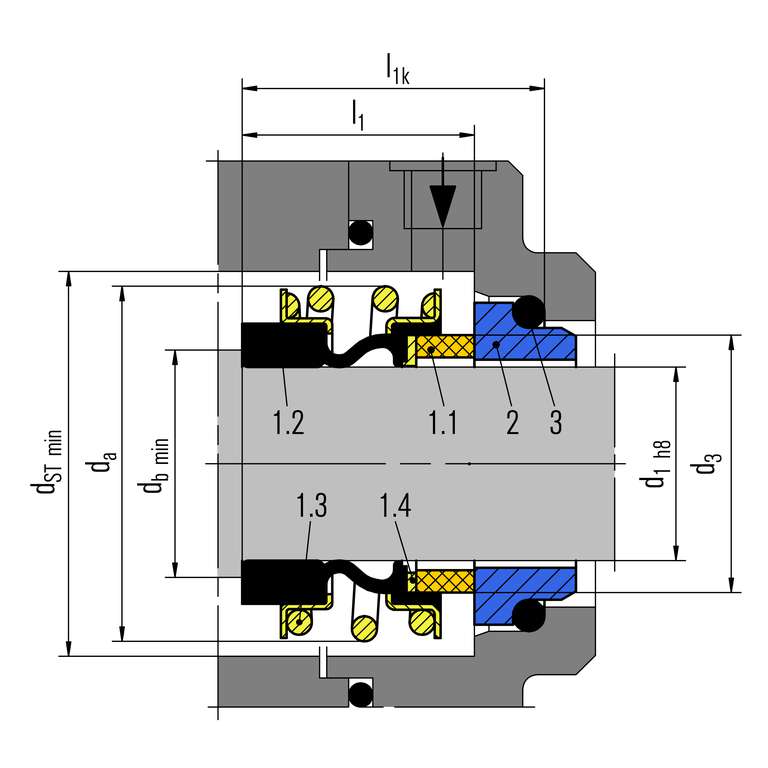

eMG12
尺寸、项目和名称与 eMG1 相同,但带有延长的波纹管尾部,以根据 EN 12756 与座椅 G6 或 G60 结合使用(d a超过 EN 12756)来实现装配长度 I 1k 。

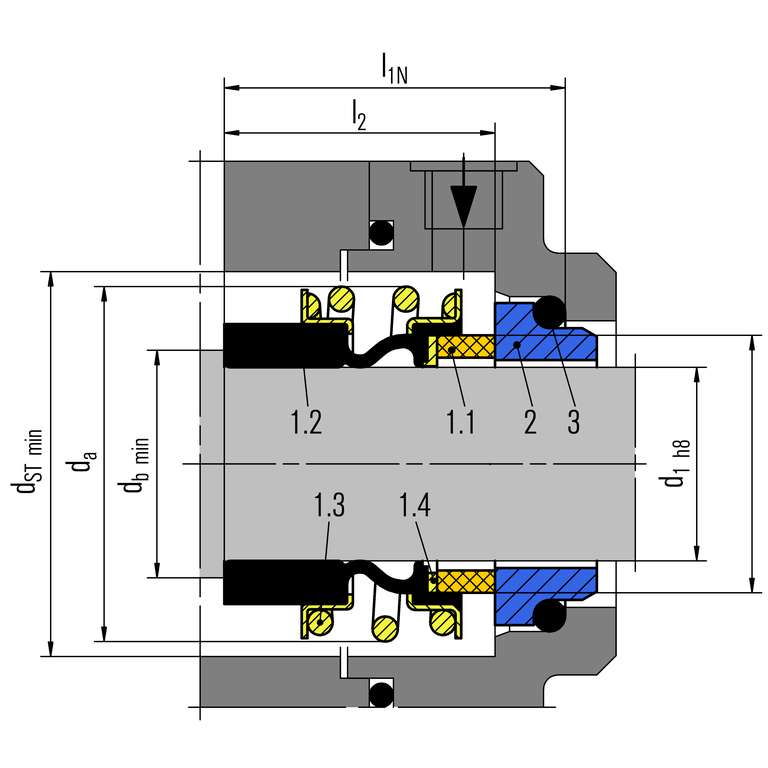

eMG13
尺寸、项目和名称与 eMG1 相同,但带有延长的波纹管尾部,以达到符合 EN 12756 的装配长度 I 1N与座椅 G6 或 G60 组合(d a超过 EN 12756)。
eRMG1
与 eMG1 相同,但在轴侧具有特殊的波纹管表面。用于热水泵
d1 = 14 … 38 mm (0.55" ... 1.50")
阀座 G6:碳化硅 (eSiC-Q7)
A/eSIC-Q7:
120 °C (248 °F) 和 25 bar (363 PSI) 140 °C (284 °F) 和 16 bar (232 PSI)
B/eSIC-Q7:
120 °C (248 °F) 和 18 bar (161 PSI)
eSIC-Q7/eSIC-Q7:
120 °C ( 248 °F) 和 18 bar (161 PSI)
