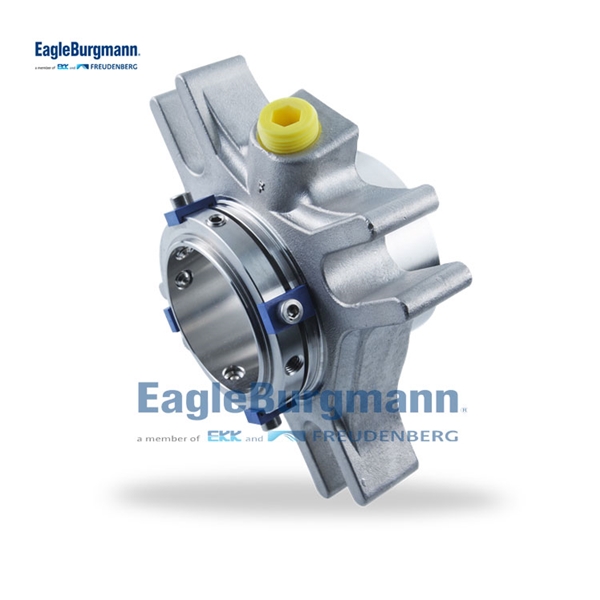

机械密封ekk eCartex ANSI 单密封系列Burgmann密封
安装、细节、选项
显示尺寸
PDF 数据表
单封
可用于标准 (eCartex-ASPN) 和大口径 (eCartex-ABPN) 密封腔
墨盒
均衡
与旋转方向无关
带齐平 (-ASPN, -ABPN) 和淬火结合唇形密封 (-ASQN, -ABQN) 或节流环 (-ASTN, -ABTN) 的单密封
该系列的滑动表面配备了 EagleBurgmann DiamondFace 技术作为标准配置
减少摩擦的 DiamondFace 层可将能耗降低多达 80 %，并将密封的热量生成降至较低
高达 100 % 的延长运行时间，延长 MTBF 和 MTBR 间隔
显着提高了润滑不足的密封表面的空转能力，从而大大提高了过程安全性
普遍适用，即使介质中的固体含量很高
轴直径：d1 = 1.000" ... 3.750"
密封面：碳化硅 DiamondFace (Q15)
ANSI
加工工业
石化行业
化学工业
制药行业
电厂技术
纸浆和造纸工业
水和废水技术
采矿业
食品饮料行业
普遍适用
ANSI 流程泵
eCartex-ASTN 和 -ABTN
eCartex-ASQN 和 -ABQN
物品
描述
1
密封面
2、5、7
O形圈
3
春天
4
座位
6
轴套
8
驱动项圈
9
紧定螺钉
10
卡环
11
覆盖
12
装配夹具（安装后拆除）
13
拧紧
14
垫片
15
螺塞
16
唇形密封 (-QN)、节流环 (-TN)
eCartex ANSI
单密封
特征
优点
工作范围
根据要求提供其他尺寸
温度：
t= -40 °C ... 220 °C (-40 °F ... 428 °F)
（检查 O 形圈电阻）
滑动面材料组合 BQ1
压力：p1 = 25 bar (363 PSI)
滑动速度：vg = 16 m/s (52 ft/s)
滑动面材料组合 Q1Q1 或 U2Q1
压力：p1 = 12 bar (174 PSI)
滑动速度：vg = 10 m/s (33 ft/s)
轴向移动：
±1.0 mm，d 1 ≥75 mm ±1.5 mm
材料
阀座：碳化硅 DiamondFace (Q15)
二次密封：FKM (V)、EPDM (E)、FFKM (K)、全氟碳橡胶/PTFE (U1)
弹簧：HastelloyTM C-4 ( M)
金属件：CrNiMo钢(G)、CrNiMo铸钢(G)
标准和认证
推荐应用
产品变体
单密封，用于标准 (S) 和大口径 (B) 密封腔的无压淬火操作。与 eCartex-ASPN 和 -ABPN 相同，但带有节流环（第 16 项） 盖具有用于冲洗和淬火的辅助连接。节流环：PTFE 碳石墨增强 (T12)。
单密封，用于标准 (S) 和大口径 (B) 密封腔的无压淬火运行。与 eCartex-ASPN 和 -ABPN 版本相同，但在大气侧带有唇形密封（第 16 项）。盖子有用于冲洗和淬火的辅助连接。唇形密封：丁腈橡胶 (P)、聚四氟
